當前位置：首頁 » 產品中心 » 高低壓成套系列

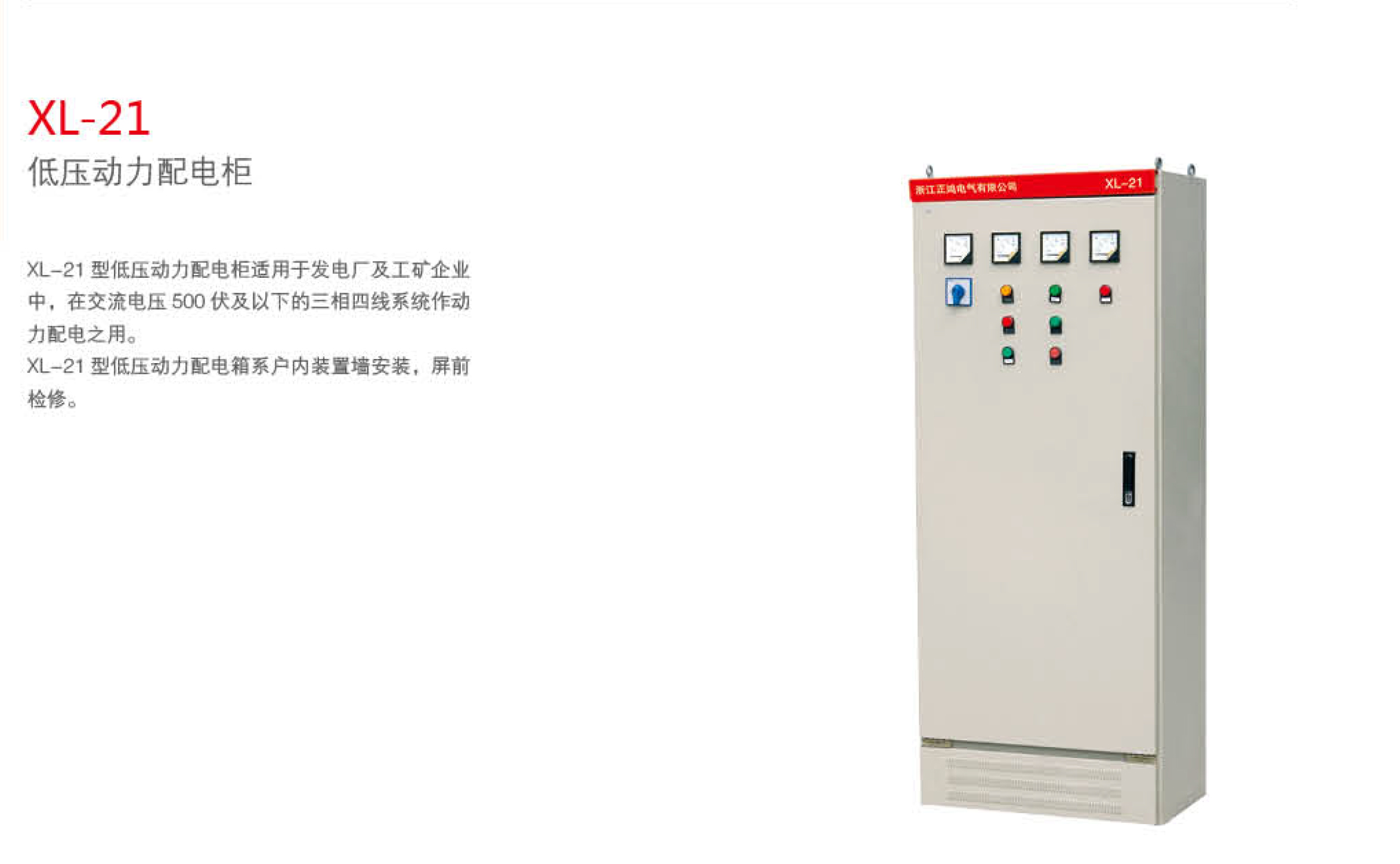

低壓動力配電柜

低壓動力配電柜資料下載

產品品牌：正鴻電氣
產品型號：XL-21
訂購熱線：0577-61583078
手機咨詢：13567769277
在線服務：

一、產品概述

XL-21 型低壓動力配電柜適用于發電廠及工礦企業中，在交流電壓 500 伏及以下的三相四線系統作動力配電之用。
XL-21 型低壓動力配電箱系戶內裝置墻安裝，屏前檢修。

二、型號及特點

三、結構特點

XL-21 型低壓動力配電柜系封閉式，外殼用鋼板變制而成，刀開關操作手柄裝于前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示
母線的電壓。配電箱前面有門，門打開后配電箱內全部設備敞露、便于檢修維護。本配電箱用用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方

案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

四、主要設備技術數據

刀熔組合開關

型號	額定電流 (A)	熔體額定電流 (A)	備注
HR3-400/34	400	150、200、250、300、350、400	裝隔離刀片時無熔體

空氣斷路器

型號	額定電流 (A)	脫扣器整定電流 (A)	備注
MLM5-40/390	20	7、10、15、20、30、4
MLM1-100/300	100	15、20、25、30、40、50、60、80、100
MLM1-250/300	250	100、120、140、170、200、225、250

電流互感器

型號	初級電流 (A)	初級電流 (A)	備注
LM-0.5	75、100、150、200、300、600	5

熔斷器

型號	熔斷器	熔斷體額定電流 (A)	備注
RL1-15	15	2、4、5、6、10、15
RL1-60	60	20、25、30、35、40、50、60
RL1-100	100	30、40、50、60、80、100
RL1-200	200	80、100、120、150、200
RL1-400	400	150、200、250、300、350、400

五、箱體結構示意圖

六、使用、維護和檢修

動力配電箱在安裝或檢修后，在投入運行前須進行下列各項檢查與試驗(檢修后的檢查與試驗，視其檢修質性而定)
檢查動力配電柜內部裝設電器設備和二次接線是否符合圖紙要求。
檢查用于操作的刀開關、空氣開關是否靈活，應無卡軋現象。
檢查所裝設的電器設備的接觸是否良好，是否符合該電器設備的本身使用要求.
檢查動力配電柜內部有無其他異物及各部分緊固螺釘是否有松動現象。
